    目前，大慶鋼結構人才缺乏，鋼結構廠家普遍都是從學徒開始，老鋼結構師傅一點點培養教會學徒。想要吸引來鋼結構專家，或在大慶鋼結構廠家浸**許久的老手，難上加難。大慶鋼結構的起點低，都是從外省引進原材料，后續才有了一些廠家自行生產加工。目前來看，我司大慶華凱鋼構還算是此中佼佼者。下面小編就帶大家領略一下大慶鋼結構的魅力，把鋼結構的結構圖為大家一一展示。

    首先明確一下概念：

    鋼結構為由型鋼連接而成的結構物，例如：鋼梁、鋼屋架、鋼塔架、鋼腳手架等等。

    鋼結構圖主要是用來表示鋼結構的圖樣。

    型鋼是由鋼廠按照標準規格軋制而成的剛才，其斷面形狀如尺寸是定型的，舉例有：角鋼、槽鋼、工型鋼等等。

    下面給大家展示幾組圖：

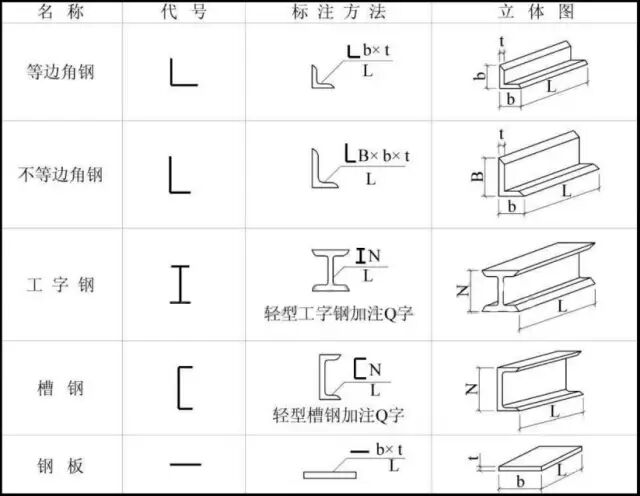

    1、型鋼的代號和標注





     2、鋼結構中型鋼的連接方法

    焊接、鉚接、螺栓連接

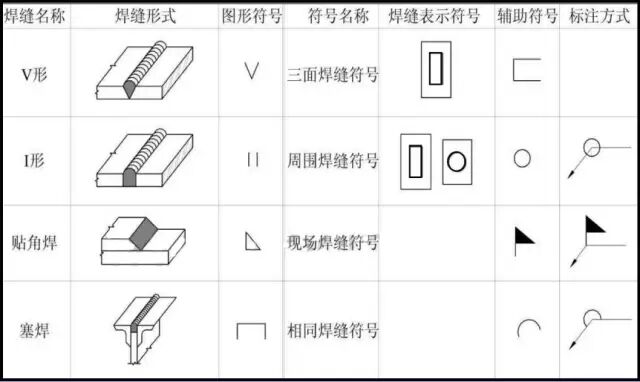

    焊接的圖形符號和輔助符號

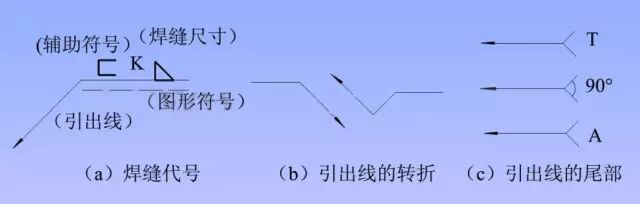

    3、焊接的標注方法

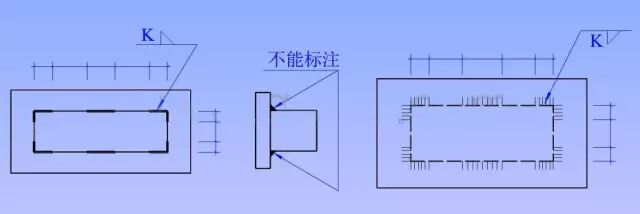

    4、焊接不連續時的畫法及標注

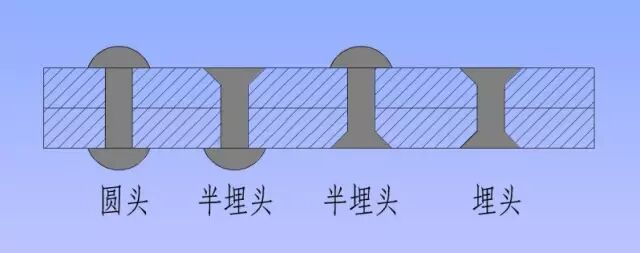

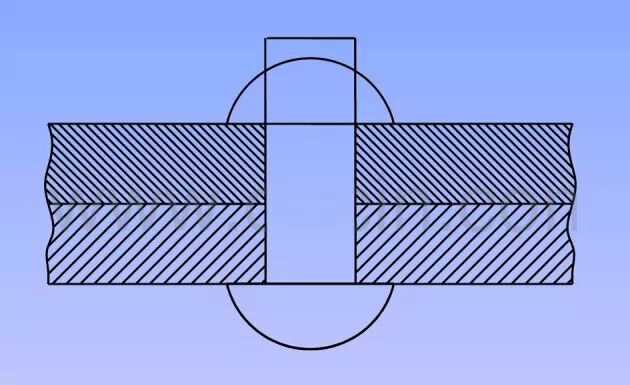

    5、鉚接

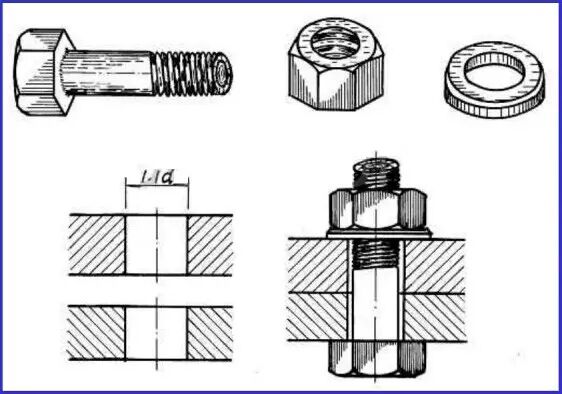

    6、螺栓連接

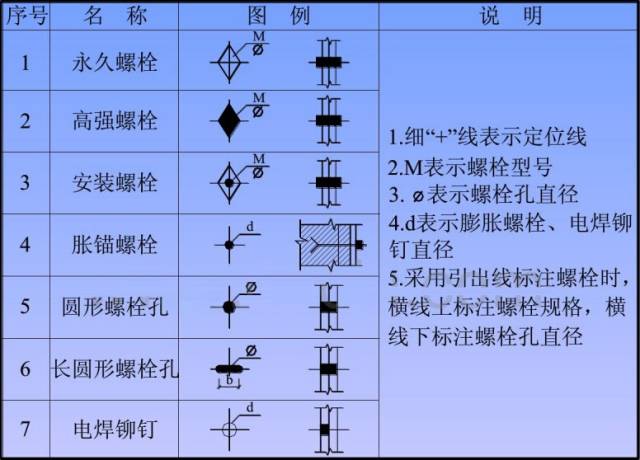

    7、螺栓、孔、電焊鉚釘圖例



    8、下乘式簡支拴焊梁



    9、鋼梁設計輪廓圖



    10、節點圖

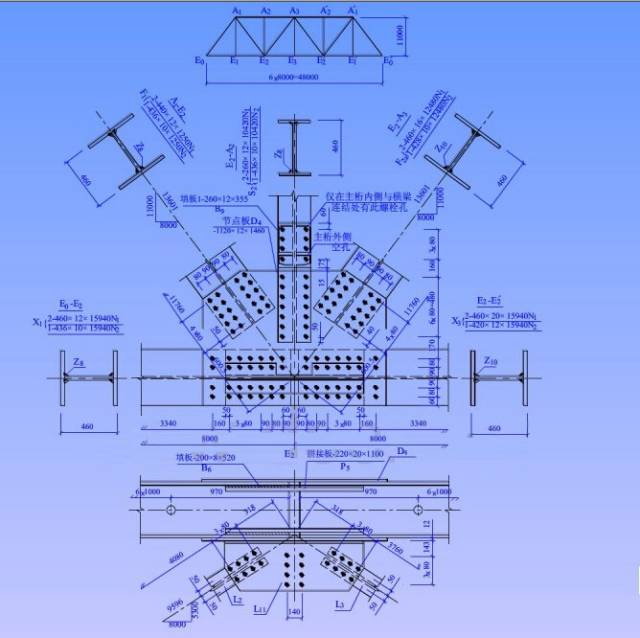

    11、節點構造圖

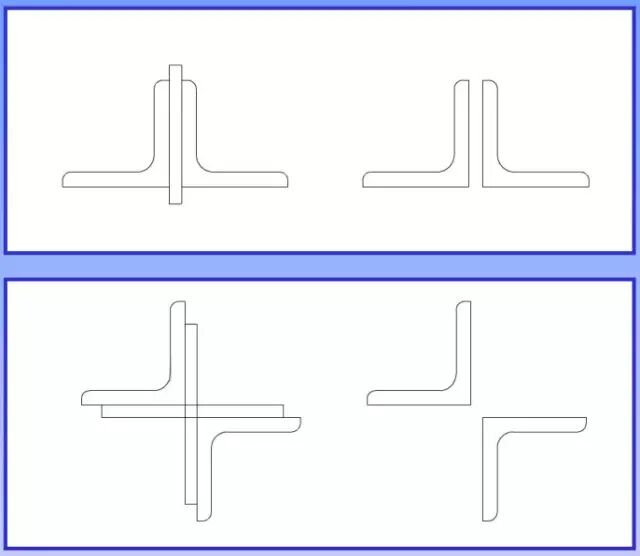

    12、拼接板、填板的拼裝

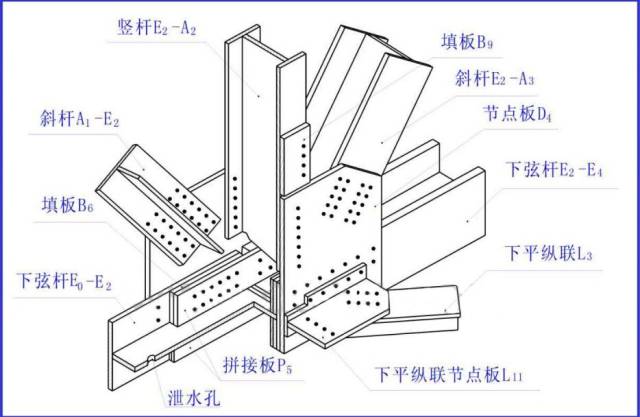

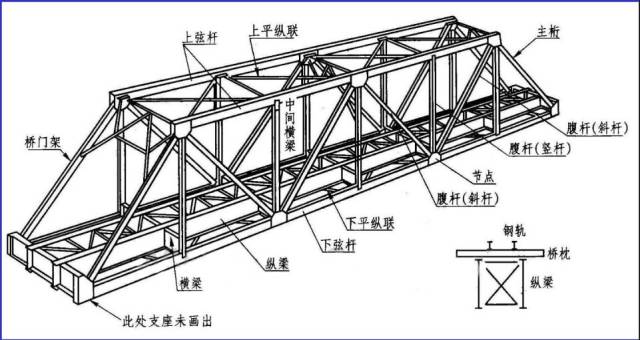

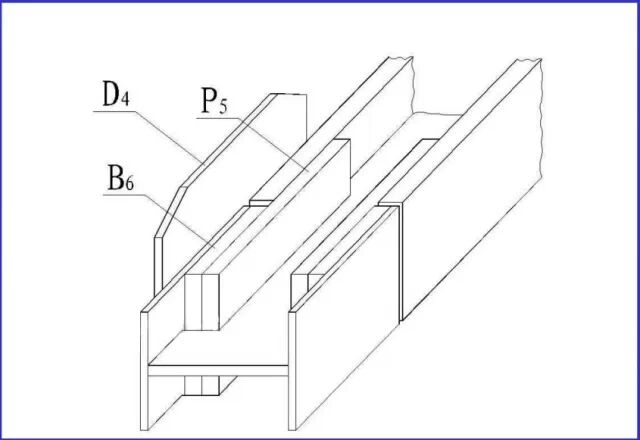

    13、立體圖

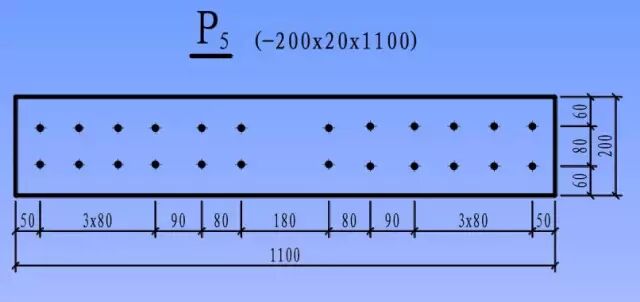

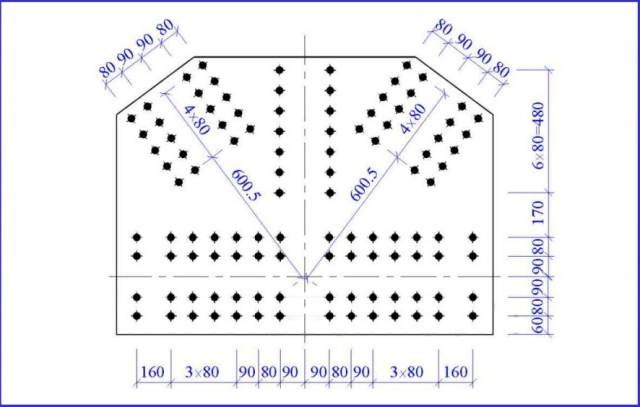

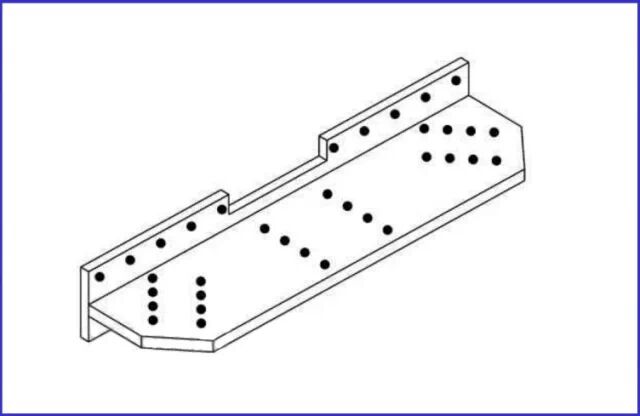

    14、節點板詳圖

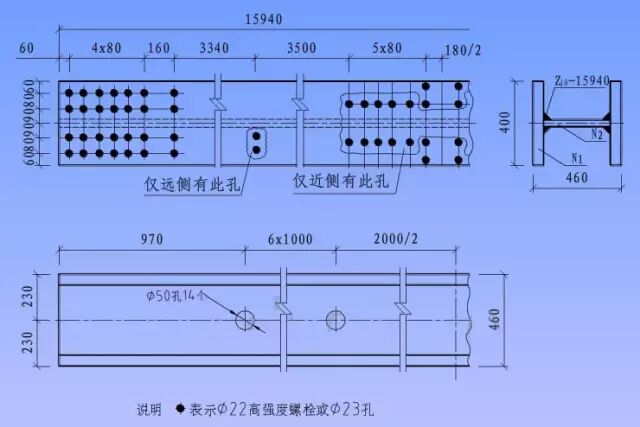

    15、桿件圖



    16、零件圖

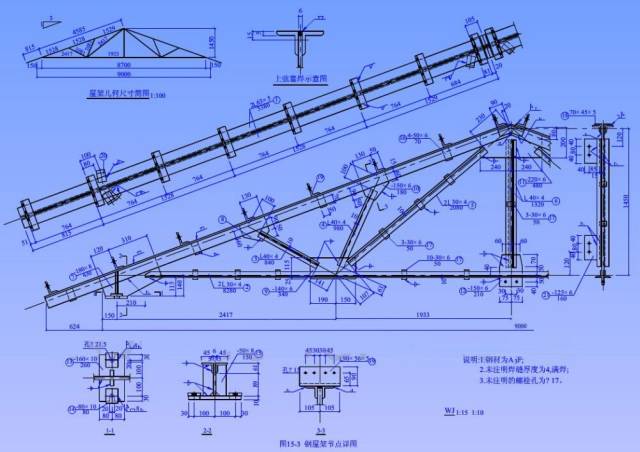

    17、鋼結構屋架簡圖



    18、桿件拼接

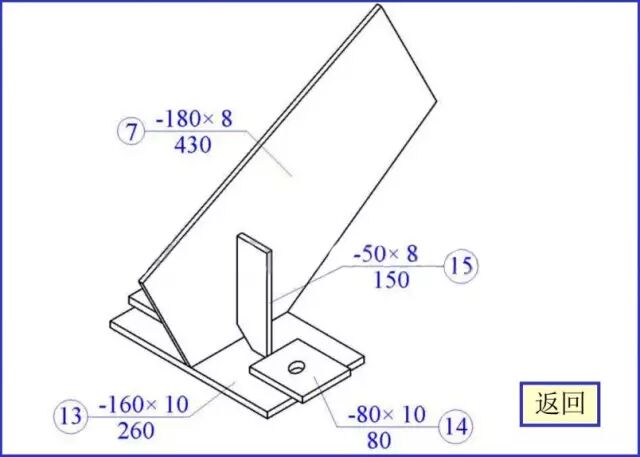

    19、支座節點圖

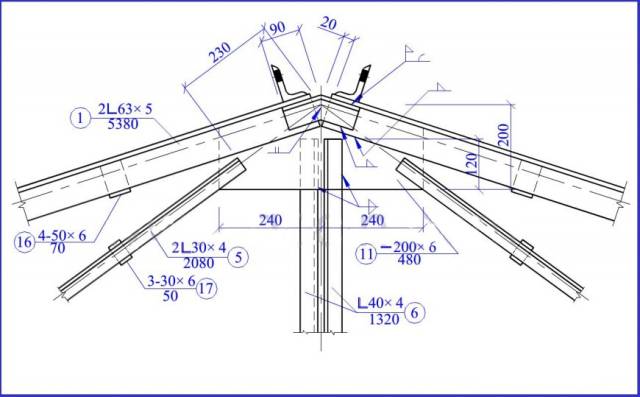

    20、屋脊節點圖



    以上就是小編為大家整理的鋼結構圖，也是大慶鋼結構生產廠家：大慶華凱鋼構彩板收藏的圖例。希望對大家有所幫助！
